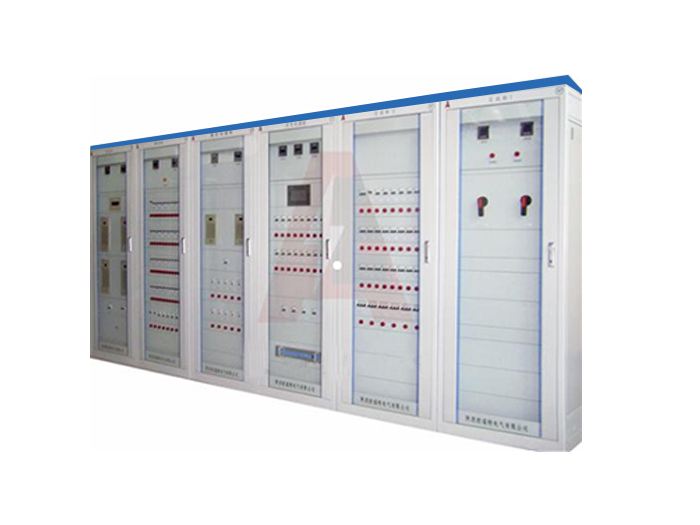

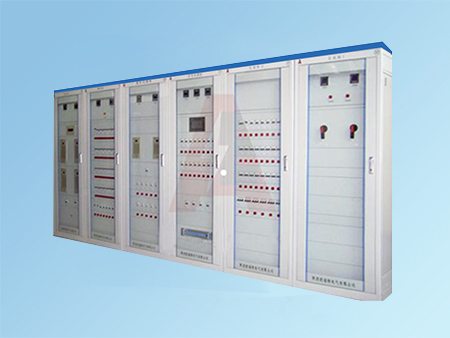

微機型交流(逆變)電源屏采用雙路電源切換裝置交流進線,具有在線式、零轉換功能。如一路電源發生異常則進行電源之間的自動切換，保證供電的可靠性。當市電正常時，單相220V交流(或三相380V)經過隔離，整流濾波后給逆變器供電，若交流轉入斷電，則由電力系統的直流屏經過防反二極管給逆變器供電，再經過輸出隔離后給重要負載供；若直流屏斷電，則仍由交流輸入供電；若逆變器過載或故障，則由靜態開關切換至旁路供電。
適用范圍
微機型交流(逆變)電源屏適用于發電廠、變電站、電氣化鐵路、工礦企業、繼電保護、自動裝置等領域的操作電源和控制電源。
系統技術參數
直流輸入:額定電壓: 220V DC/110VDC
交流輸入:額定電壓: 220V AC單相/380VAC 三相
電壓允許范圍: 220VAC±15%單相/380VAC±15% 三相
交流輸出: 電壓精度: 220V±3%
過載能力: 120%,10min
逆變效率: 85%(80%阻性負載)
保護功能: 輸入反接、欠壓、過壓保護、輸出過載、短路、過熱保護
外形尺寸(mm)
高×寬×深:2260×800×600或2360×800×550
■供電質量提高，通過輸入輸出雙重隔離以及雙變換工作模式，使其輸出成為穩壓穩頻的標準正統波波形。
■具有市電掉電保護功能，若輸入電源斷，逆變器由電力系統的直流屏供電(DC110/220V)，負載供電無中斷。
■有效抵制噪聲，由于使用隔離變壓器和交流-直流-交流變換方式，有效過濾輸入電源中的雜波,使負載得到純凈的正統波電源。
■內部安裝逆止二極管，可防止直流母線電壓比直流輸入的側電壓高而向直流屏反灌,起到保護直流屏的作用。
■交流母線與直流母線隔離，屏蔽了交流母線與直流母線之間的互相影響。
■具有多種告警方式，可通過聲、光、LCD、輸入輸出接點以及通訊傳輸方式對當前發生的告警進行及時、準確和詳細的提示，在提高系統可靠性的同時，幫助維護人員準確快速地定位和排除故障。
■具有輸入反接、欠壓、過壓,輸出過載、短路、過熱保護功能。
■可增加事故照明切換回路。
■配有RS232/485通訊接口，可與上位機進行通訊，實現“四遙”無人值守。
